| DeM100S(X)电子式电度表 |

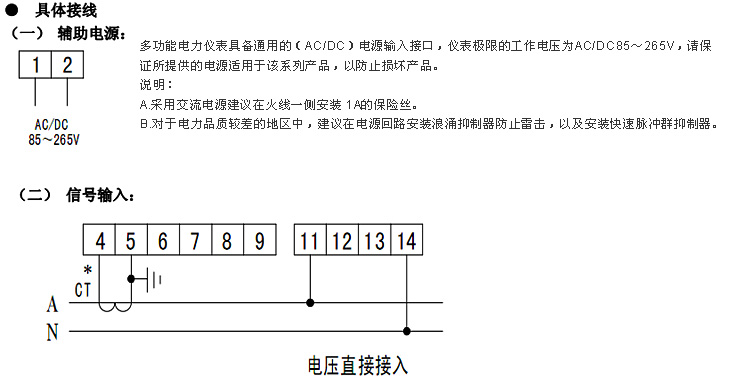

| 接线图 |
|
安装方式：屏装（开孔尺寸：91×91mm） 表壳深度：75ｍｍ。

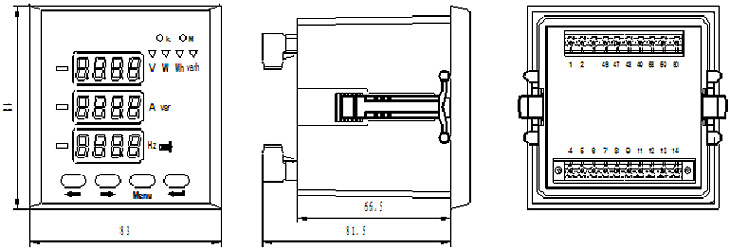

DeM100S-3S1 安装尺寸：
|
|
|
安装方式：屏装（开孔尺寸：76×76mm） 表壳深度：81.5ｍｍ

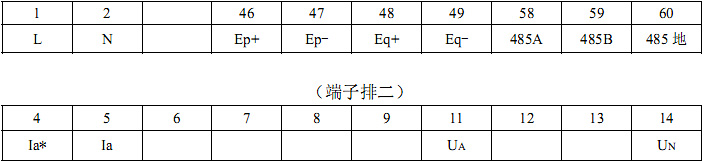

接线端子排列说明：
接线端子: （端子排一） |
|
|
| 注：正确接线是仪表正确使用的步，注意外加的辅助电源和输入信号同所订购的仪表的型号相匹配（如辅助电源电压不要超过 265V，对于 6kV/100V 的仪表不要当作 AC400V 来使用），接线的位置要正确，特别要注意强电信号不要接在弱电信号上（如通讯、脉冲输出等），另外要特别注意输入的电压、电流信号的极性要正确，当输入信号的极性不正确会导致电压、电流测量数据正确而功率不对，从而导致电能的计量不正确，所以务必注意仪表的接线。 |
|
|
