DeM100S(X)电子式电度表

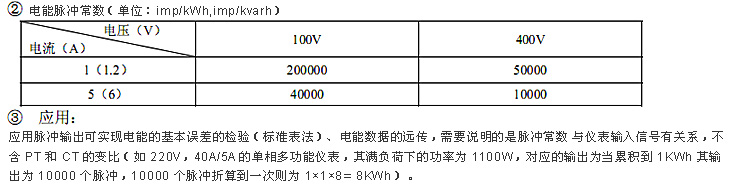

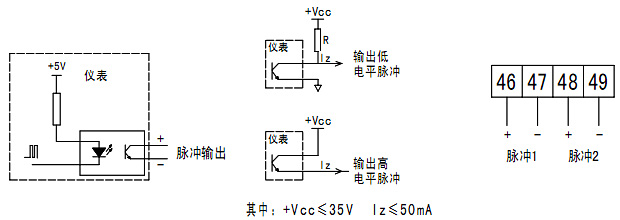

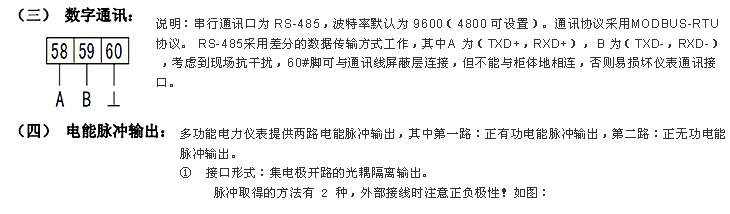

注: “*”为电流进线端,另一端为出线端可接地。
具体接线方式请参照产品随机接线图。
说明:
A. 输入电压应不高于产品的额定输入电压(100V 或 400V)的 120%,否则应考虑使用 PT,在电压输入端须安装 1A的保险丝。
B. 标准额定输入电流为 5A,大于 5A 的情况应使用外部 CT。如果使用的 CT上连有其它仪表,接线应采用串接方式,去除产品的电流输入连线之前,一定要先断开 CT 一次回路或者短接二次回路。建议使用接线排,不要直接接 CT,以便于拆装。
C. 要确保输入电压、电流相对应,相序一致,方向一致,否则会出现数值和符号错误!(功率和电能)
使用指南
⒈ 用户编程设置
● 功能
① 显示电量的切换或循环
② 输入信号选择(厂家设置,用户不得随意修改)
③ 输入变比(电压变比、电流变比)设置
④ 电能清除归零
⑤ 仪表通讯地址设置
⑥ 输入网络设置
⑦ 通讯波特率改变(9600/4800)
● 键盘说明
①‘
’‘
’键: 菜单级间的移动(或数字量增减) 。
②‘Menu’键: 返回上一级菜单,或系统进入菜单。
③‘
’键: 进入下一级菜单或选择后的确定。
● 键盘编程说明
在正常情况下,仪表处于正常工作状态。这时,一直按下“Menu”键 1 秒后进入系统编程状态。此
时,电表显示“CodE” (密码,出厂时一般设置为 0001) ,通过“
”及“
”键即可实现数字的增加和减少。用户输入密码完成并按“
”键后,当输入的密码和仪表内部的密码一致时即可进入系统编程。
编程菜单流程图:(
进入下一级,Menu 退回上一级;
,
为同一级菜单切换;
内为 LED 显示内容)
«
‹
1
2
3
4
5
6
7
8
9
10
›
»
